Formadora de cajas Tablock
Modelo 335
Sellado adhesivo termofusible

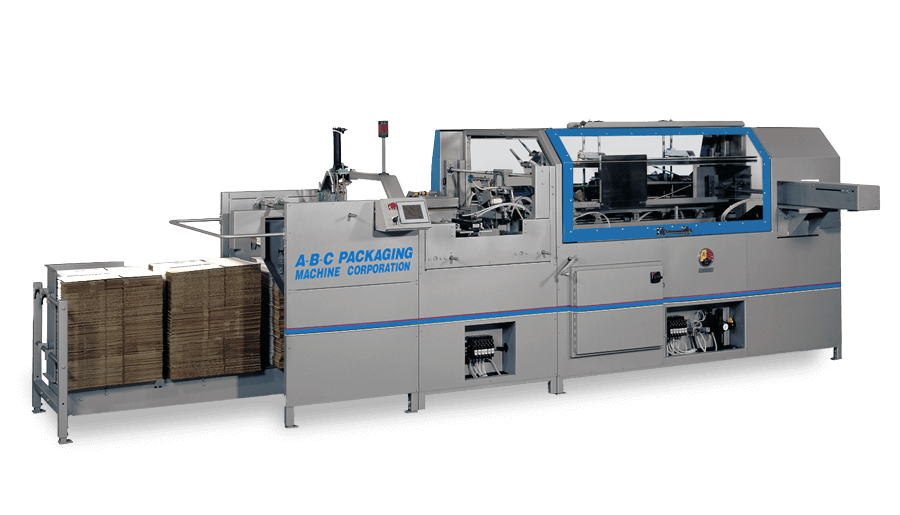

La M335 es una formadora de cajas Tablock multiuso que realiza plegado de solapas Tablock con precisión, apertura de cajas, escuadrado, cierre y sellado de solapas inferiores, en una máquina en línea que ocupa poco espacio.
Ofrece una flexibilidad sencilla para ejecutar múltiples estilos con cambios rápidos y entrega cajas consistentemente cuadradas y selladas de forma segura a la línea de producción.
Diseño que ahorra espacio con módulo tablock integrado

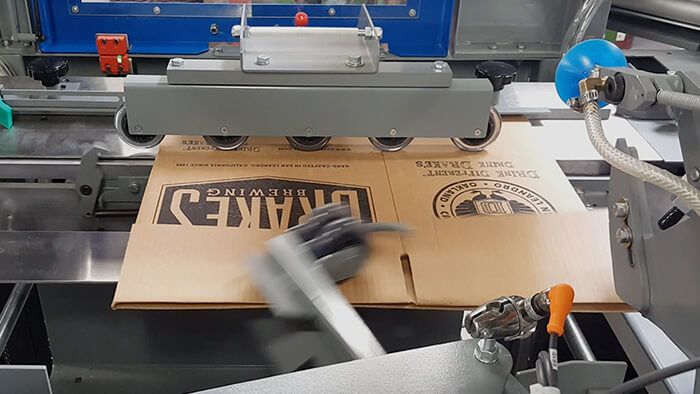

Con solo 19 pies lineales, incluido el cargador de alta capacidad y el módulo tablock, esta montadora es un 30 % más pequeña que las máquinas de la competencia. El innovador abridor de pestañas es un diseño exclusivo que pliega las solapas suavemente sin tensión en las pestañas que puedan causar desgarros o liberación anticipada.
Para ejecutar casos RSC, HSC o CSSC, el módulo formador de tablocks se configura en modo bypass. Es así de simple.
El cargador de bajo nivel elimina el levantamiento y extiende el tiempo entre recargas

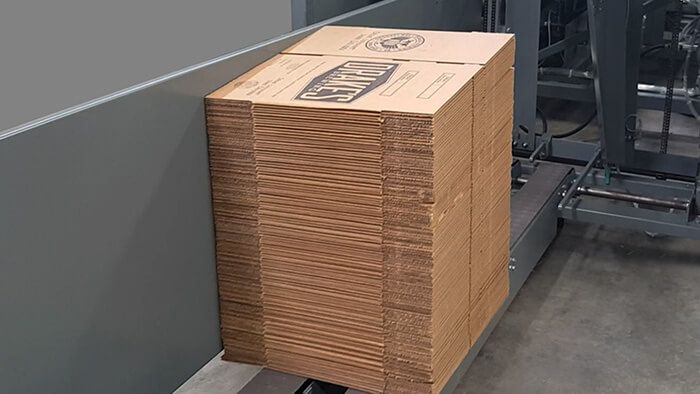

¡No más levantar maletas pesadas! Este cargador ergonómico a nivel del piso elimina una posible fuente de responsabilidad que se encuentra en los cargadores de nivel medio y alto. Los KD se transfieren fácilmente del palet al cargador sin estrés. Su asistente simplemente los coloca contra el riel de escuadrado y las pilas avanzan automáticamente. Los KD se pueden agregar en cualquier momento.
El cargador estándar de alta capacidad tiene capacidad para dos pilas de KD, lo que le brinda a su asistente más tiempo entre recargas.
Hay extensiones de cargador disponibles para agregar capacidad KD.
El cargador de alimentación superior se adapta a los espacios en blanco corrugados deformados y marcados con bandas.

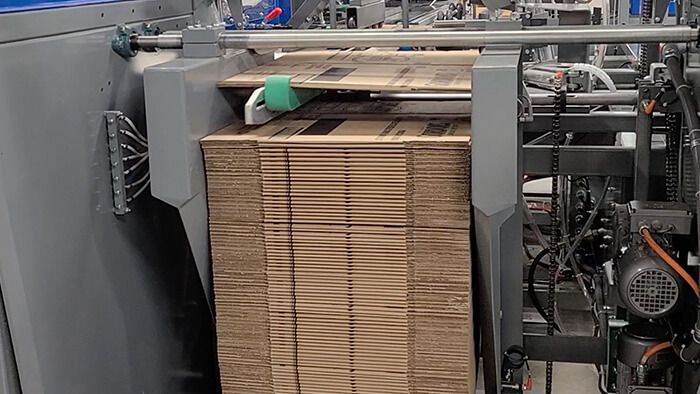

Los KD se levantan desde la parte superior de la pila mediante pinzas dobles con resorte que toleran las variaciones inherentes del corrugado y manejan suavemente espacios en blanco corrugados grandes y pesados. Las pinzas se ajustan de forma independiente para levantar los espacios en blanco corrugados de pilas desiguales causadas por KD deformados o con marcas de bandas. Después de levantar las cajas de la pila, la barra deslizante las indexa positivamente hacia la estación de apertura.
El cargador horizontal de alimentación superior elimina los problemas de contrapresión que pueden causar problemas de alimentación en cargadores apilados verticalmente.
Los casos cuadrados comienzan con control total del caso

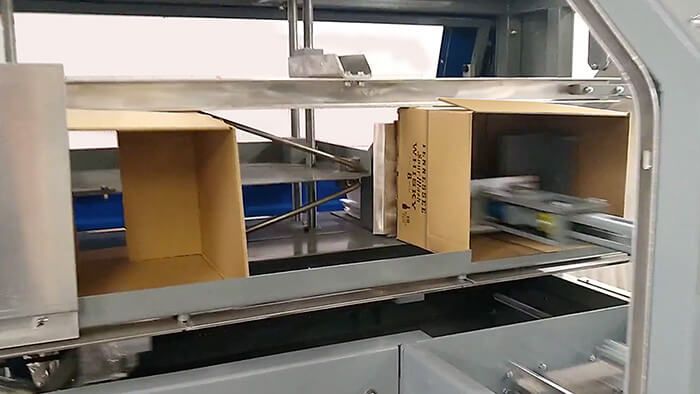

Después del plegado de la solapa tipo tablock, las cajas pasan a la estación de apertura. Aquí, las pinzas neumáticas aseguran las cajas desde abajo, mientras que el brazo mecánico alternativo desciende y las pinzas levantan las cajas. Los estuches están “sobreabiertos” en la solapa principal para asegurar un cierre suave de las solapas inferiores. Este sistema abre eficientemente cartón corrugado con juntas fuera de las especificaciones del fabricante.
La tecnología de apertura por vacío de AB-C abre suavemente incluso cajas deformadas y dobladas, a diferencia de los abridores estilo pasador que requieren canales corrugados rectos para un funcionamiento adecuado. Un sistema de vacío de retroceso automático mantiene limpias las líneas de aire.
Múltiples características garantizan cajas consistentemente cuadradas

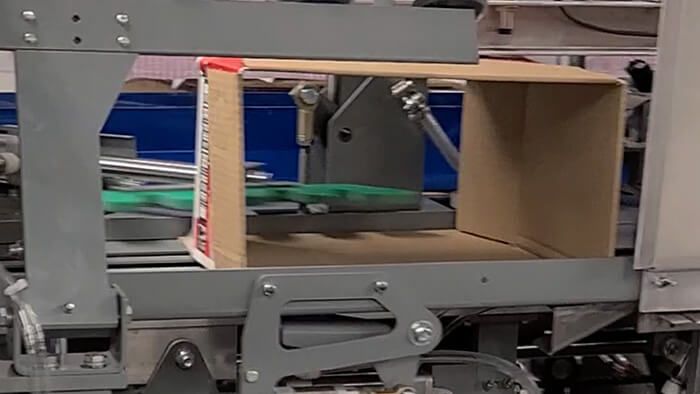

La transferencia del balancín es impulsada por el accionamiento mecánico de la máquina de movimiento continuo. Proporciona un transporte fluido y mantiene la caja cuadrada mientras pasa de la apertura al sellado.
El mandril de compresión de sellado adhesivo está construido con orejetas estacionarias opuestas que cuadran las cajas a medida que se sellan. El ariete de compresión de deslizamiento suave proporciona con precisión una compresión total para lograr sellos seguros.
La operación sin intervención incluye monitoreo de línea y respuesta automática
El montador detecta y se ajusta automáticamente a los cambios en la velocidad de su línea para evitar atascos si hay desaceleraciones aguas arriba en la línea. El montador vuelve inmediatamente a la velocidad de la línea una vez despejado.
Suministro de un flujo continuo de cajas a su línea de embalaje

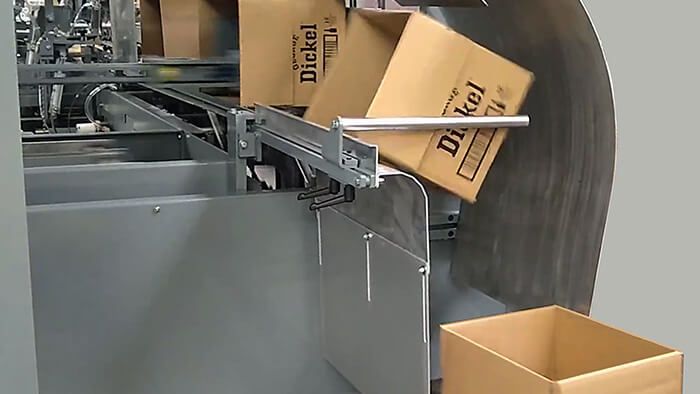

El modelo estándar M335 incluye un conducto de descarga ajustable y resistente. Este dispositivo coloca las cajas en posición vertical cuando salen de la máquina hacia la línea transportadora, entregando un suministro constante de cajas cuadradas y bien selladas, orientadas para una transferencia eficiente a la estación de empaque.
Minimice el tiempo de inactividad con un cambio rápido de cajas
El cambio para toda la gama de cajas y tamaños es fácil y directo. El asistente simplemente selecciona el nuevo estilo en la HMI y completa los ajustes manuales sin herramientas, utilizando manivelas de ajuste rápido y correderas con manijas de bloqueo.* El ajuste automático servoalimentado está disponible.
* Se requieren herramientas para ajustar el mandril de sellado para cambios importantes de tamaño.
El control inteligente de la máquina simplifica la configuración y el diagnóstico

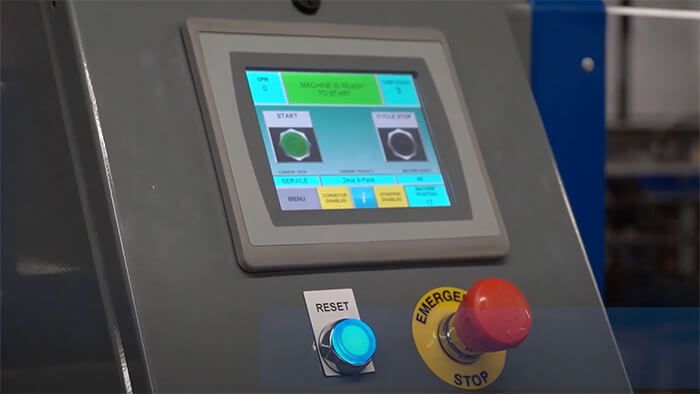

La operación es simple y repetible para una rápida competencia del operador. En la pantalla táctil, usted controla todas las funciones, diagnósticos y configuraciones de cambio siguiendo secuencias claras paso a paso. Los datos operativos en tiempo real están disponibles de un vistazo.
Los sensores sin contacto monitorean las funciones de la máquina y garantizan una sincronización precisa de cada secuencia operativa. La resolución de problemas en la consola de control es sencilla, con un análisis simplificado hasta el nivel del sensor para una detección inmediata de fallas y una resolución rápida.
Integraciones
Las formadoras de cajas ABC están diseñadas para una fácil integración en su línea de embalaje. Si busca más automatización, lo cubrimos con nuestra línea completa de soluciones de embalaje secundario:
Empaquetadora de cajas
Sellador de cajas
Insertador de particiones
paletizador
